ERC-90 Sagaie

Pix.gif Panhard ERC-90 Sagaie (essence) Mil Land Vehicle Icon.svg
ERC-90 Sagaie
ERC-90 Sagaie (essence)
Caractéristiques générales
Équipage 3 (1 tireur, 1 conducteur, 1 chef d'engin)
Longueur 7,7 m (avec tourelle TS90)
Largeur 2,50 m
Hauteur 2,25 m
Masse au combat 8,3 t
Blindage et armement
Blindage 10 mm
Armement principal canon de 90 mm
Armement secondaire 2 mitrailleuses de 7 62 mm
Mobilité
Moteur Peugeot V6 (Moteur PRV)
155 ch (dernière version)
Vitesse sur route 90 km/h
Puissance massique 30,1 ch/t
Autonomie 730 km
Pix.gif Panhard ERC-90 Sagaie (diesel) Mil Land Vehicle Icon.svg
ERC-90 Sagaie
Caractéristiques générales
Équipage 3 (1 tireur, 1 conducteur, 1 chef d'engin)
Longueur 7,7 m (avec tourelle TS90)
Largeur 2,50 m
Hauteur 2,88 m (avec tourelle revalorisée)
Masse au combat 8,9 t
Blindage et armement
Blindage 10 mm
Armement principal canon de 90 mm
Armement secondaire 2 mitrailleuses de 7 62 mm
Mobilité
Moteur MTU suralimenté 4 cylindres en ligne
170 ch
Suspension hydraulique
Vitesse sur route 95 km/h
Puissance massique  ? ch/t
Autonomie 800 km


L'Engin de Reconnaissance à Canon de 90 mm Sagaie (ERC 90) est un char français léger à six roues motrices. Il a été conçu par Panhard sur ses fonds propres en profitant des travaux réalisés en vue d'un concours lancé en 1970 par l’armée française pour la conception d’un véhicule de l'avant blindé remporté par Renault.

Le premier véhicule sort en 1977. Il est équipé d'une tourelle Saviem F3 de 90 mm, sa dénomination est alors VCR pour Véhicule de Combat à Roues. Il deviendra par la suite ERC.

Des commandes sont passées par l’Argentine, la France, l’Irak, la Côte d'Ivoire, le Nigéria, le Mexique, le Tchad et le Gabon. Les premières viennent de l'Irak qui veut y adapter ses tourelles UTM-800. Panhard choisit ensuite d’y monter une tourelle plus moderne équipée d'un canon de 90 mm F4. Ce véhicule est un 6 x 6 amphibie dont les deux roues intermédiaires peuvent être relevées. Il est aérotransportable par Transall C 160 et Hercule C 130. Il peut être utilisé en atmosphère contaminée grâce à un système de pressurisation et filtration de l'air (NBC).

Sommaire

Renseignements techniques

version essence :

  • Boîte de vitesses= Panhard, manuelle, 6 vitesses + 1 marche arrière
  • Carburant : 280 l d'essence
  • Autonomie : 730 km ou 15 heures de fonctionnement
  • Consommation sur route : 24 l/100 km
  • Consommation en terrain varié : 17 l/h
  • Vitesse moyenne sur route : 60 km/h
  • Vitesse maximale sur route : 90 km/h
  • Vitesse aquatique : 7,2 km/h

version diesel :

  • Boîte de vitesses= Renk, 2 vitesses "courtes" marche avant manuelles, 5 vitesses avant automatiques, 1 vitesse marche arrière
  • Carburant : 280 l
  • Autonomie : 800 km
  • Consommation sur route : 32 l/100 km à 90 km/h
  • Consommation en terrain varié : 20 l/h
  • Vitesse moyenne sur route : 60 km/h
  • Vitesse maximale sur route : 95 km/h
  • Pente : 50%
  • Dévers : 30%

Équipement

Armement principal (GIAT)

  • Canon rayé de 90 mm à haute vitesse initiale.
Fonctionnement semi-automatique.
Alimentation manuelle.
Pointages en direction manuel assisté électriquement 360° en 20 sec.,
en site : manuel de - 8° à + 15° en 15 sec. Précision H + L : 1,7 millièmes.

Armement secondaire

Mise à feu : électrique ou manuelle pour le tireur. Action directe sur la détente pour le chef d'engin.
Munition: 1 000 cartouches de 7,62 emmaillonnées en boîtes standards de 200 unités, en tourelle.
    • 1 mitrailleuse AA 7,62 en superstructure
    • 4 pots lance fumigènes (DREB) sur la tourelle.
4D.R.E.B. stockés dans la poche arrière.

Munitions

  • 20 munitions de 90 mm en tourelle (OFL - OCC - OE - OPH)
  • 2 000 cartouches de 7,62 mm
  • 4 DREB

Transmissions

  • Version commandement (chef de peloton) :
    • 1 TR VP 213 - 1 TR VP 13 - Interphone ou PR4G
    • Version rang : 1 TR VP 13 - Interphone

Optique

  • 1 OB vision et tir de nuit
  • 1 OB pilotage de nuit

ERC-90 Sagaie 2 (bimoteur)

commandé par le Gabon (6 exemplaires), la "Sagaie 2" est un ERC "allongé" équipé de 2 moteurs 4 cylindres Peugeot diesel de 98 chevaux chacun, il s'agit du moteur monté sur le V.B.L. (Véhicule blindé léger). Un prototype équipé de 2 moteurs V6 PRV fut construit, sans lendemain...

Pix.gif Panhard ERC-90 Sagaie 2 Mil Land Vehicle Icon.svg
Aucune illustration disponible... Vous en avez une, uploadez-la!
Caractéristiques générales
Équipage 3 (1 tireur, 1 conducteur, 1 chef d'engin)
Longueur 7,97 m (hors tourelle)
Largeur 2,76 m
Hauteur 2,34 m
Masse au combat 10 t
Blindage et armement
Blindage 10 mm
Armement principal canon de 90 mm ou bitube de 20 mm
Mobilité
Moteur Peugeot XD3T (x2)
196 ch (98 ch x2)
Vitesse sur route 110 km/h
Puissance massique ch/t
Autonomie 610 km

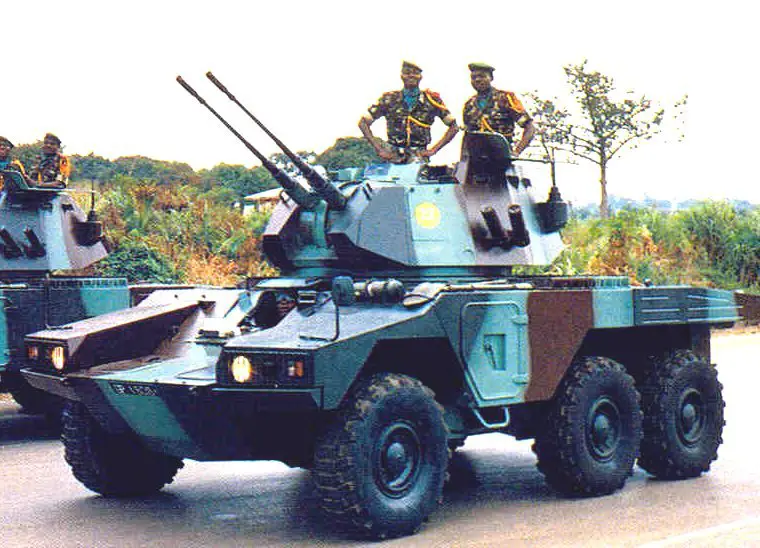

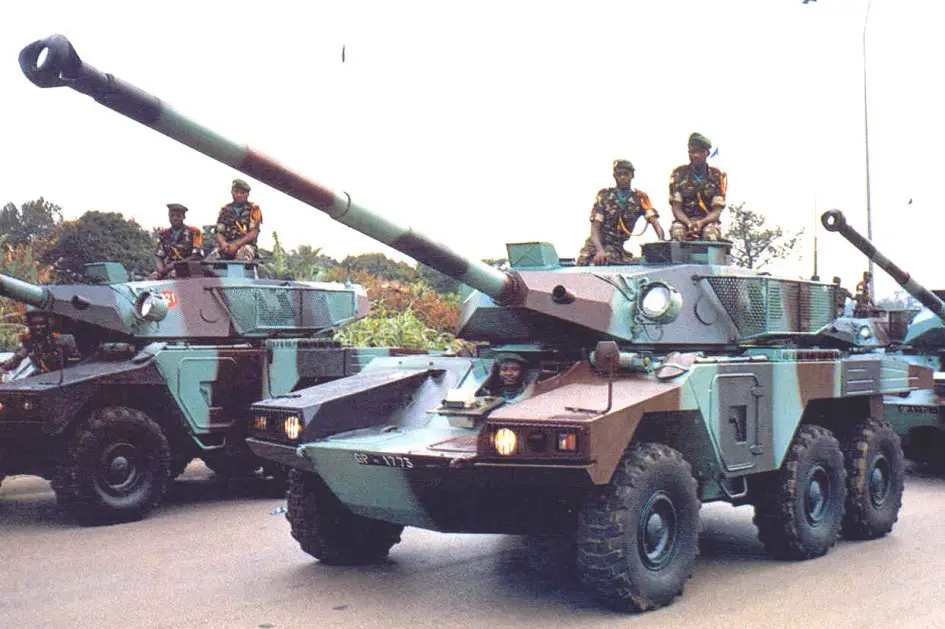

- Sagaie 2 équipée d'une tourelle de 90 [1] - Sagaie 2 équipée d'une tourelle bitube de 20 [2]

Unités françaises équipées de ce véhicule et futur (re-motorisation)

La rénovation (revalorisation) de 160 engins, sur 192, en service a été engagée. L'opération comprend l'installation d'un moteur diesel, de marque MTU Friedrichshafen, accouplé à une boîte de vitesse automatique Renk ainsi que la valorisation de la tourelle, afin d'améliorer l'observation, la conduite de tir et le commandement. L'achèvement de la rénovation du châssis des 160 blindés est attendu pour 2009 et celui de la tourelle pour 2013, ce qui permettrait de maintenir l'ERC-90 en service au-delà de 2020.

Du fait de sa revalorisation (prise de poids) l'ERC-90 n'est plus navigable, mais "guéable", il est capable de passer des gués de 1 mètre.

l' ERC dans le monde

  • Argentine : 12 ERC "Lynx" (tourelles Hispano-Suiza F1 de 90)
  • Côte d’Ivoire : 7 ERC "Sagaie"
  • Gabon : 3 ou 4 ERC "Sagaie", 4 "Kriss" (tourelle équipée de 2 canons de 20mm), 6 "Sagaie" bimoteur
  • Irak: ? (tourelles UTM-800) (aujourd'hui tous détruit)
  • Mexique : 120 ERC "Lynx"
  • Nigeria : 46 ERC "Sagaie"
  • Tchad : 4 ERC "Lynx" (dont 1 détruit au combat)
